Є речі, які здаються складними, поки не розбереш їх по кроках. Реле поворотів — саме з таких. Хтось ламає голову, чому сигнали блимають швидко або взагалі мовчать. А насправді все впирається у кілька дротів і трохи логіки. Розберімось разом, як працює схема підключення реле поворотів, щоб авто знову показувало напрямок як годиться.
Що таке реле поворотів і навіщо воно потрібне
Реле поворотів — це маленька коробочка, яка відповідає за ритмічне миготіння ламп. Без нього світло просто горітиме постійно, без пауз. Його завдання — робити «клац-клац» у потрібному темпі.
Зазвичай реле стоїть десь у блоці запобіжників або під панеллю. І коли воно виходить з ладу, це видно одразу: або миготіння стає надто швидким, або зникає зовсім.
Тут важливо розуміти: не будь-яке реле підійде. Є кілька типів, і від цього залежить, як саме підключити реле поворотів.
Порада: перш ніж бігти за новим, подивіться маркування старого. Це зекономить час і нерви.
«У техніці, як і в житті, порядок у дротах починається з порядку в голові.»
Типи реле поворотів і що означають контакти
Реле бувають механічні та електронні. Перші клацають від нагріву біметалевої пластини — старий, але надійний спосіб. Електронні працюють на транзисторах і мікросхемах — точніші, сучасніші, але й чутливіші до помилок у підключенні.
Головне — кількість контактів. Саме від неї залежить схема.
| Кількість контактів | Позначення | Призначення |
|---|---|---|
| 2 контакти | B, L | живлення і вихід на лампи |
| 3 контакти | B, L, E | живлення, лампи, маса |
| 4 контакти | 49, 49a, 31, C | живлення, вихід, маса, контрольна лампа |
| 5 контактів | 49, 49a, 31, C, C2 | те саме + додатковий вихід на приладову панель |
Для легкових авто найчастіше використовують 3-контактне реле.
Зверніть увагу: літери можуть відрізнятись залежно від виробника, але логіка лишається одна: плюс, мінус і вихід.
Підготовка до підключення реле
Перед тим як взятися за дроти, перевірте кілька речей:
- Чи справні лампи поворотів.
- Чи немає окислення на клемах.
- Чи цілий запобіжник.
Після цього від’єднайте акумулятор — безпека передусім.
Знайдіть місце підключення старого реле, сфотографуйте його або позначте дроти. Потім порівняйте з маркуванням нового.
Порада: якщо не впевнені у полярності, скористайтесь тестером. Краще перевірити, ніж потім шукати, чому все погасло.

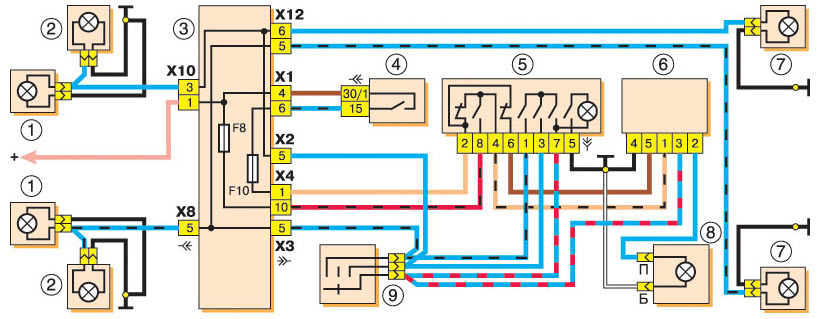

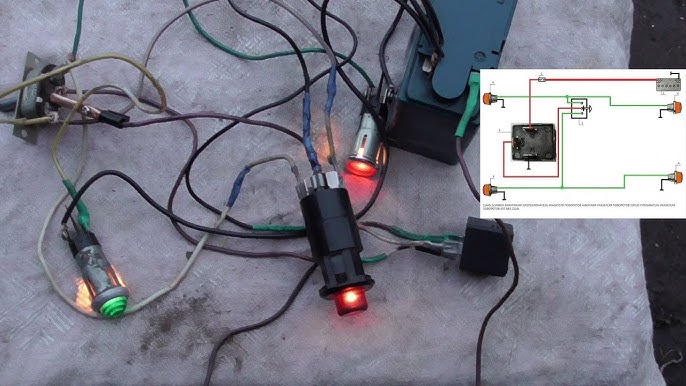

Схема підключення реле поворотів
Для 3-контактного реле
- B (49) — підключіть до плюса (+12 В) від акумулятора.
- L (49a) — до ламп повороту.
- E (31) — до маси (кузова).
Коли все з’єднано правильно, реле почне клацати в рівному ритмі.
Для 4-контактного
Додатковий контакт C під’єднують до контрольної лампи на панелі. Решта така сама, як у попередньому випадку.
Для 5-контактного
П’яте позначення C2 — це другий вихід для додаткової індикації або причепа. Якщо його немає, залиште вільним.
Порада: не підключайте все навмання. Якщо поміняти місцями «плюс» і «вихід», реле може згоріти ще до першого кліку.
Як перевірити, що все працює правильно
Увімкніть поворот. Лампи повинні блимати рівно, без пропусків. Якщо частота занадто висока — перегоріла одна лампа. Якщо не блимає зовсім — перевірте масу або контакт живлення.
Іноді після підключення реле здається, що воно несправне. Насправді проблема у поганій масі. Варто зачистити місце з’єднання — і все оживає.
Порада: нові електронні реле реагують навіть на слабку напругу. Якщо акумулятор підсів, сигнал може мигати нерівно.
Типові проблеми та як їх вирішити
| Симптом | Ймовірна причина | Що зробити |
|---|---|---|
| Не блимає жодна лампа | немає живлення або обрив маси | перевірити дроти, зачистити контакти |
| Блимає занадто швидко | перегоріла лампа | замінити лампу |
| Блимає один бік | неправильне підключення контакту L | перевірити розпіновку |
| Сильно гріється реле | перевантаження або коротке замикання | перевірити проводку |
Проблеми повторюються, але рішення завжди поруч. У більшості випадків вистачає звичайної логіки: якщо не блимає — шукаємо, де зник струм.
Порада: якщо ви змінили всі лампи, а проблема лишилась, спробуйте інше реле. Іноді заводський брак трапляється навіть у нових.
Коли варто замінити реле поворотів
Є кілька ознак, що реле пора міняти:
- воно гріється навіть без навантаження;
- чути клацання, але лампи не блимають;
- немає реакції на перемикач повороту;
- реле старого типу не підходить для світлодіодних ламп.
У таких випадках не витрачайте час на ремонт. Нове реле коштує недорого, зате вирішує проблему на роки.
Як бачите, схема підключення реле поворотів — не така вже й складна. Трохи уважності, кілька хвилин роботи — і ваші повороти знову блиматимуть рівно, без хаосу.
Не поспішайте, перевіряйте кожен контакт, і все запрацює як треба. Бо коли на трасі вас правильно розуміють інші водії, це не дрібниця — це безпека.
